CAD多線與多線樣式的設置

多線是由兩條或兩條以上的平行元素構成的復合線對象，并且每條平行線元素的線型、顏色以及間距都是可以設置的，在默認設置下，所繪制的多線是由兩條平行元素構成的。執行多線命令的方式有：

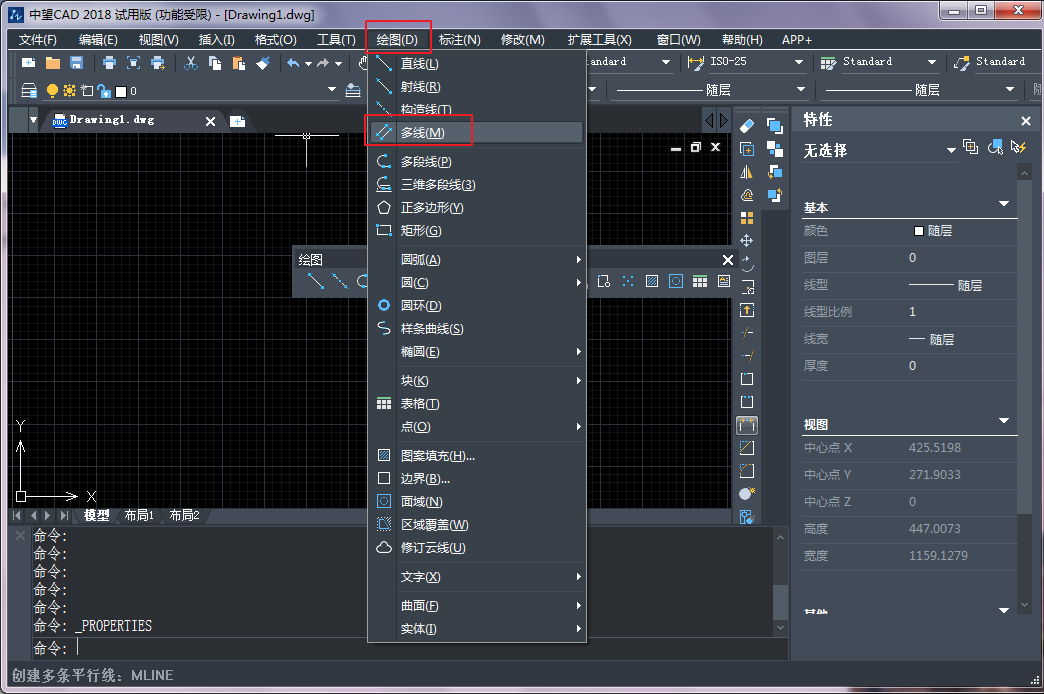

執行【繪圖】——【多線】命令。

在命令行輸入MLINE或ML后按enter鍵。

多線命令常常被用于繪制墻線、陽臺線、道路和管道線。巧妙使用【比例】選項，可以繪制不同寬度的多線。默認比例為20個繪圖單位。另外，如果用戶輸入的比例值為負值，多條平行線的順序會發生反轉。巧妙使用【樣式】選項，可以隨意更改當前的多線樣式；【閉合】選項用于繪制閉合的多線。

在多線命令的提示中，【對正】選項用于設置多線的對正方式，包括上對正、下對正和中心對正。如果當前多線的對正方式不符合用戶要求的話，可在命令行中輸入J以激活該選項，命令行將提示“輸入對正類型”以提示用戶輸入多線的對正方式。

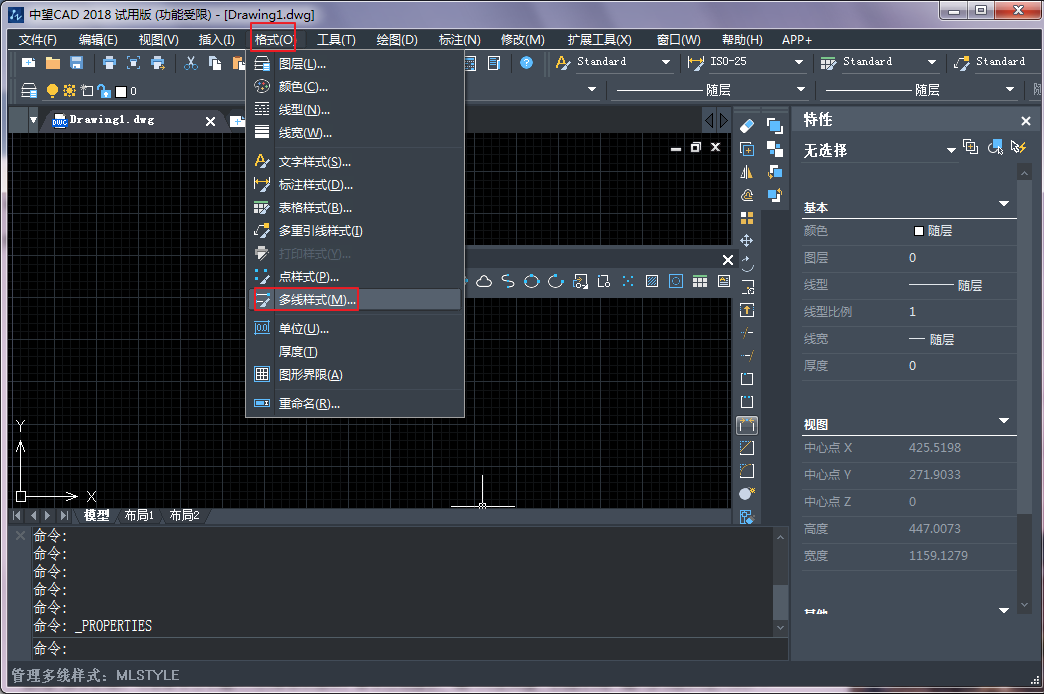

使用系統默認的多線樣式，只能繪制由兩條平行元素構成的多線，如果用戶需要繪制其他樣式的多線時，需要使用多線樣式命令來進行設置。調用該命令的方法是在命令行輸入MLSTYLE或者選擇【格式】——【多線樣式】。如上圖所示。
