CAD怎么繪制不同大小的圓？
cad中想要繪制圓形，方法有很多，如何使用cad繪制幾個大小不同的圓呢？下面我們就來看看cad繪制大小不同的圓的教程，需要的朋友可以參考下
1、啟動中望CAD軟件，新建“各種圓”，保存文件
2、在命令行中輸入或動態輸入【line】命令，來執行直線命令。在“指定第一點：”提示下，使用鼠標在視圖的空白位置任意單擊來確定起點。在"指定下一點："提示下，輸入“@200，0”，再按回車鍵結束，從而繪制一條水平線段。
3、在命令行中輸入或動態輸入【circle】命令，來執行圓命令。在“指定圓的圓心或【三點（3P)/兩點（2P）/切點、切點、半徑】：”提示下，將鼠標指針移至水平線段的中點位置，待出現“中點”標志時單擊，從而確定圓點位置。

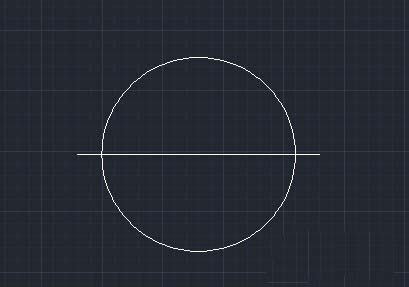

4、在指定圓的半徑或直徑提示下，輸入半徑值為80，并按回車鍵結束，繪制半徑為80mm的圓。
5、執行“圓”命令,根據命令行提示選擇“二點（2p）”選項。在“指定圓直徑的第一個端點：”提示下，捕捉水平線段的中點作為起點；在“指定圓直徑的第二個端點：”提示下，捕捉圓的上側象限點作為第二點，從而繪制一個小圓。

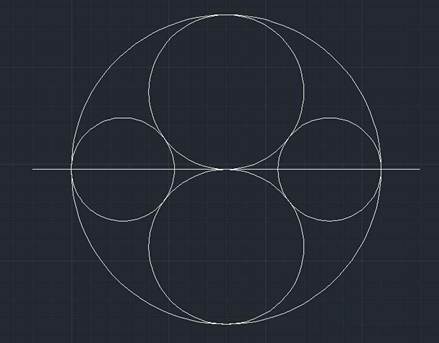

6、以“二點（2p）”方式來繪制另一個圓對象。在“繪圖-圓”子菜單下選擇“三點”（3p）命令，再使用鼠標指針分別捕捉三個切點對象，從而繪制一個小圓對象。在“繪圖-圓”子菜單下選擇“相切、相切、半徑（T）”命令，捕捉左側二個圓的切點，在“指定圓的半徑：”提示下，輸入半徑值為26.67，并按回車鍵結束，從而繪制左側的小圓對象。
這樣不同大小的圓就畫出來啦
