對象捕捉
在對象捕捉開關開啟下，將光標移動到某些特征點，（如直線端點、院中心點、兩直線交點、垂足）附近時，系統能夠自動地捕捉到這些點的位置。因此，對象捕捉的使之是對圖形對象特征點的捕捉。
開啟對象捕捉
根絕我們的實際需要，可以開啟或者關閉【對象捕捉】功能，其方法有如下幾種。
1.狀態欄：?jiǎn)螕粲益I我們狀態欄中的【捕捉】按鈕，選擇開啟狀態。
2.快捷鍵：按F3的快捷鍵。
除上面幾種方法之外，我們可以依次選擇【工具】--【草圖設置】的菜單命令，或者在命令行中輸入【DSETTINGS/SE】命令，打開【草圖設置】對話框。單擊【對象捕捉】選項卡，選中或取消【啟用對象捕捉】復選框，也可以打開或者關閉【對象捕捉】功能，但是由于操作麻煩，所以在實際工作中并不常用。
專家提醒
如果命令行并沒有提示輸入點位置，則【對象捕捉】功能是不會生效的。因此【對象捕捉】實際上是通過捕捉特征點的位置，來代替命令行輸入特征點的坐標。
如何設置對象捕捉點
我們?cè)谑褂脤?duì)象捕捉錢，需要設置好對象捕捉模式，也就是確定當探測到對象特征點時，那些點可以捕捉，而那些點可以忽略，從而避免視圖混亂。對象捕捉模式的設置在下圖的【草圖設置】對話框中進行。
在底部狀態欄中的【捕捉】按鈕上單擊鼠標右鍵，在彈出的快捷菜單中選擇【設置】選項，可以打開【草圖設置】對話框。

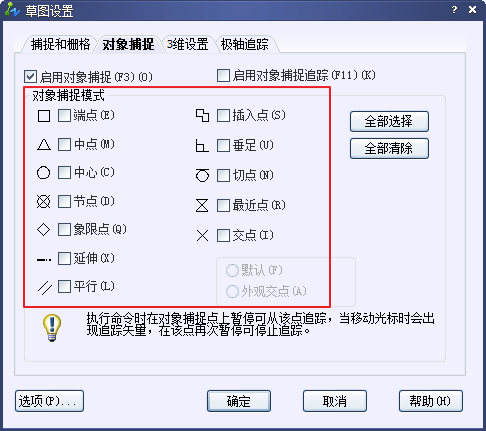

【草圖設置】對話框中共列出13種對象捕捉點和對應的捕捉標記，較為常用的捕捉模式為端點、中點、圓心、象限點、交點和垂足等。需要捕捉哪些對象捕捉點，就選中這些點前面的復選框。設置完畢后，單擊【確定】按鈕關閉對話框即可。
實例--對象捕捉繪制窗花
1.我們打開中望CAD，
2.在【常用】選項卡中，點擊【繪圖】面板中的【多邊形】按鈕

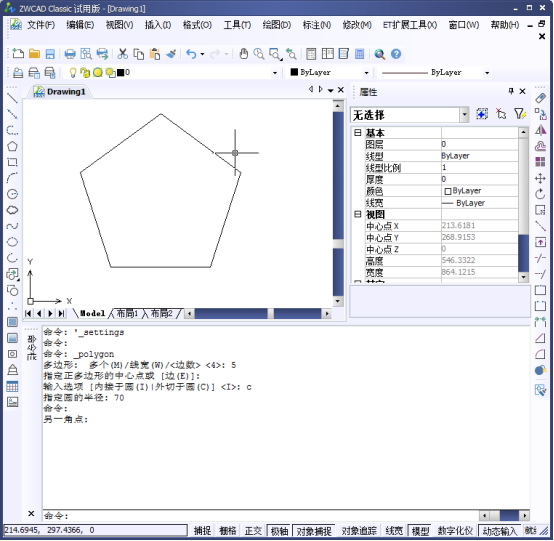

3.繪制一個正五邊形，具體參數操作，參考下圖，

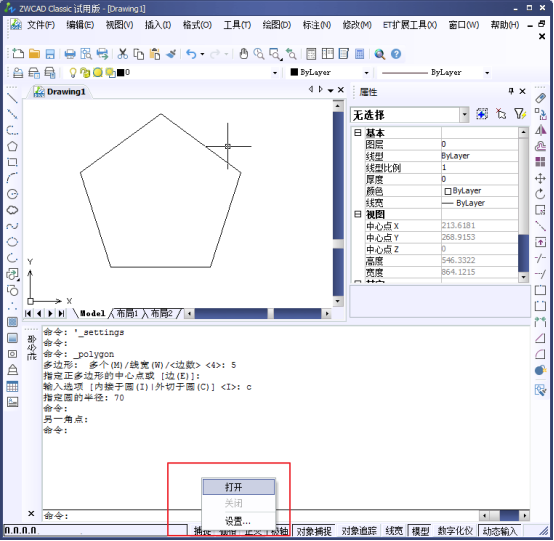

4.然后我們單擊右鍵打開我們底部的【捕捉】開啟，

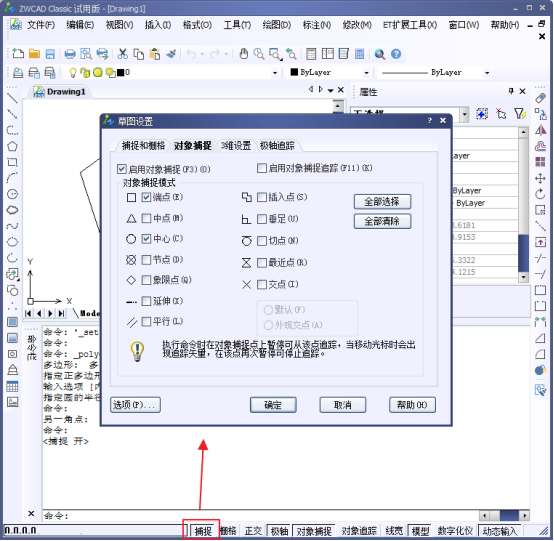

5.然后我們對我們的【捕捉】對象進行選項設置，選中【中點】和【端點】?jī)蓚€(gè)選項，參考下圖，

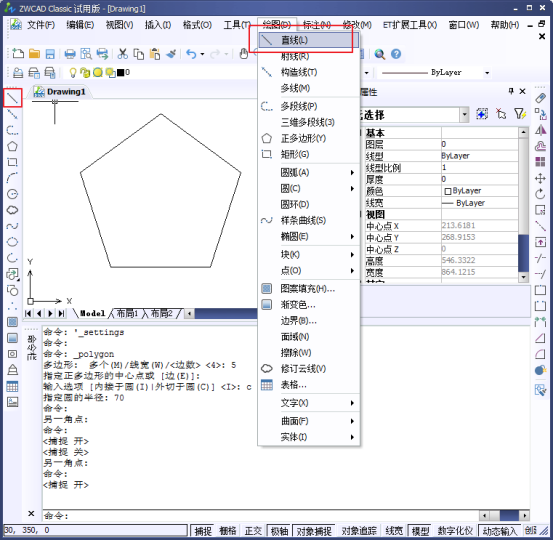

6.然后我們?cè)凇纠L圖】菜單欄中選中【直線】的按鈕，

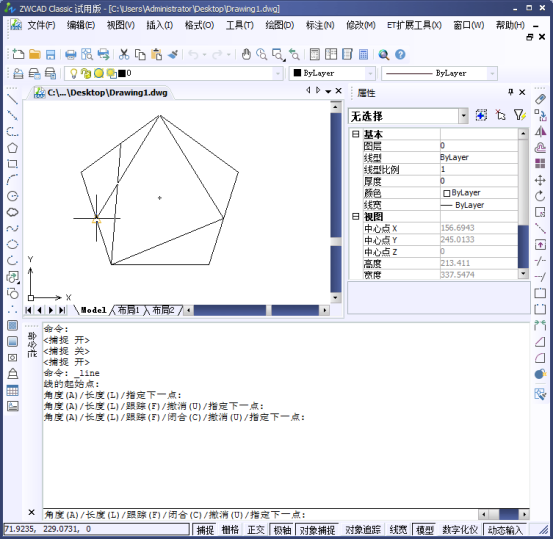

7.我們?cè)倥浜仙厦嫖覀冊O(shè)置好的【對象捕捉】功能，捕捉歌變得中點和端點繪制直線，操作參考下圖。

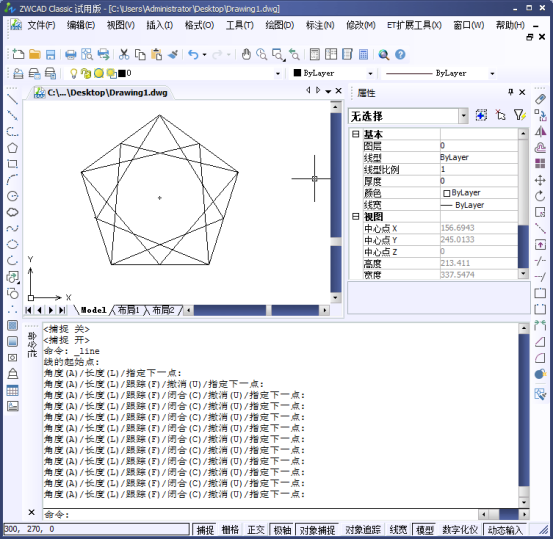

8.然后我們點擊【修改】工具欄中的【修剪】功能， 最后我們可以得到下圖。
