在使用CAD軟件過程中，有時根據繪圖要求可能需要調整圓的光滑度，那么如何使用CAD中的VIEWRES命令來改變圓的光滑度呢？接下來看一下下面較詳細的介紹吧：
VIEWRES 使用短矢量控制圓、圓弧、橢圓和樣條曲線的外觀。矢量數目越大，圓或圓弧的外觀越平滑。例如，如果創建了一個很小的圓然后將其放大，它可能顯示為一個多邊形。使用 VIEWRES 增大縮放百分比，重生成更新的圖形，圓的外觀平滑。減小縮放百分比會有相反的效果。
下圖是在420*297的幅面下畫的直徑1的圓，放大后的情況：
使用VIEWRES命令使得圓光滑：

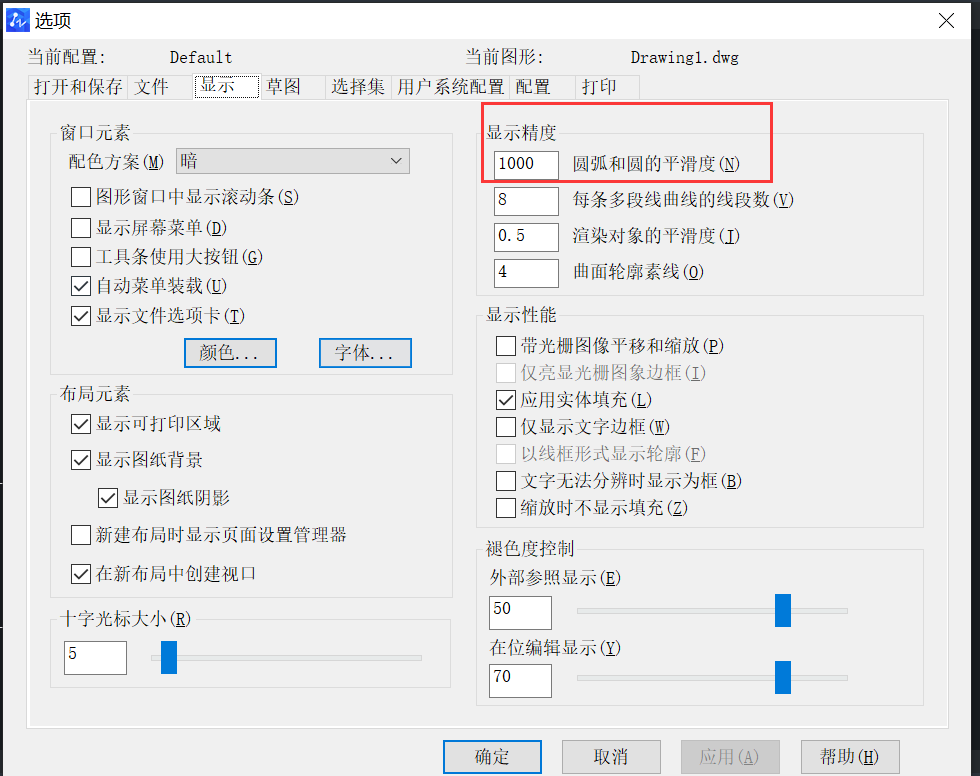

除了這個地方，還可以在CAD選項中進行設置相關精度，如下圖所示：
以上介紹了CAD中改變圓的光滑度的方法，掌握這些簡單的繪圖技巧可以幫助大家在使用CAD時更加方便快捷。
