     在使用CAD軟件過程中，不同的繪圖會有不同的要求，因此掌握CAD中多種不同的功能可以幫助大家更快更好地解決問題，今天我們學習一下折彎標注和折彎線性標注在CAD中如何實現的，具體如下：

一、折彎標注：折彎標注即可以在標注線上添加折彎，方便大半徑圓弧的標注。

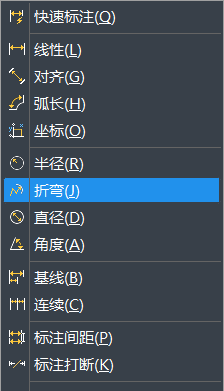

（1）首先打開CAD軟件，通過點擊菜單欄的標注-折彎打開（也可以在命令行中輸入DIMJOGGED調出）。

（2）接著選擇圓弧，指定替代圓心的位置，然后指定尺寸線，即半徑標注文字的位置，然后確定折彎的位置。實例標注如下所示：

二、線性折彎標注

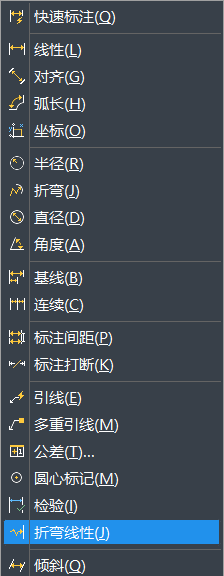

   線性折彎標注則針對特別狹長的圖形，可以將圖形從中間折斷并進行標注。但與折彎標注不同的是，它不能直接進行標注而只是在已標注的線性標注上添加一個折彎。在菜單欄上找到標注-折彎線性標注，打開（命令是DIMJOGLINE）

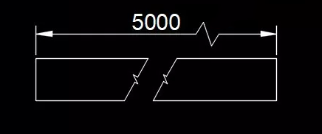

標注效果如下：

折彎標注和折彎線性標注的使用簡單易操作，大家可以根據自己圖紙的實際情況進行參考使用，希望對正在學習CAD的小伙伴有幫助。
