CAD圖形小區域刪除技巧？
我們在CAD繪圖時，想要刪除一些圖案填充區域，該怎么去操作比較快一點呢?

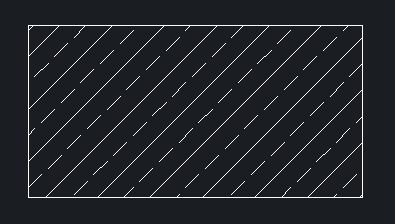

1.我們打開CAD軟件，插入需要修改的圖紙。

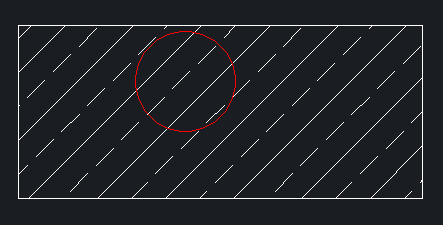

2.我們刪除想要修改并填充的圖案。

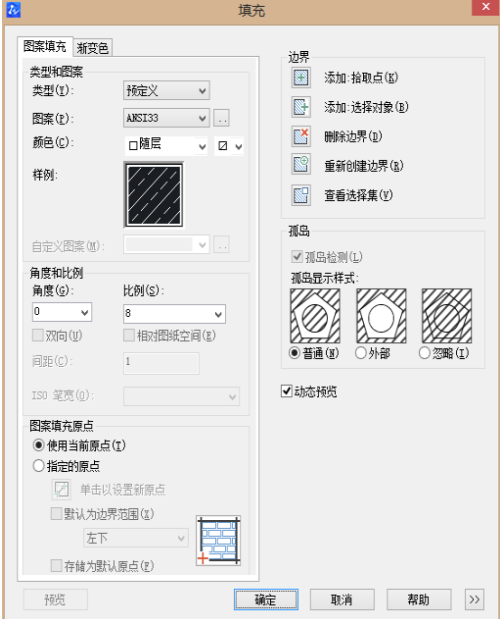

3.然后，我們用鼠標雙擊矩形，在“填充”對話框中，確認孤島顯示樣式為“普通”，點擊“確定”。
4.我們在命令欄輸入“TR”命令，回車。選擇紅色圓為修改對象，回車。

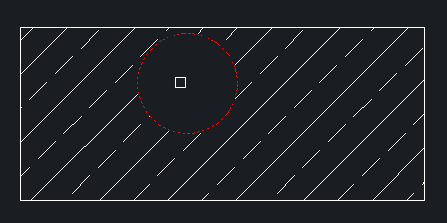

5.我們根據命令指示，用鼠標點擊圓內的填充區域。
6.這樣我們就完成了。
