CAD打斷命令快捷鍵
打斷是指把原本是一個整體的線段分離成兩段，被打斷的線條不能是組合形體，如圖塊等，只能是單獨的線條。
根據打斷點數量的不同，可以分為打斷和打斷于點兩種方式。
先介紹一下打斷。打斷命令可以刪除對象在指定點之間的部分，即可部分刪除對象或?qū)ο蠓纸獬蓛刹糠帧τ谥本€而言，用打斷命令可以從中間截去一部分，使直線變成兩條線段；對于圓或圓弧而言，將去除一段圓弧。
調用打斷命令的方法如下：

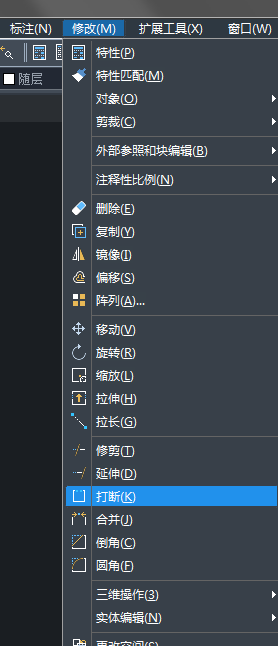

菜單欄：執行修改、打斷命令
工具欄：單擊修改工具欄中的打斷按鈕
命令行：在命令行中輸入break/br
功能區了：在默認選項卡中，單擊修改面板中的打斷按鈕
在命令執行過程中，需要輸入的參數有打斷對象，打斷第一點和第二點。之間的圖像就會被刪除。
調用打斷命令，命令行提示如下：
命令：-break
選擇對象
指定打斷點
以上就是本篇文章的全部內容，趕快下載中望CAD試試吧。
