CAD怎么繪制混凝土構件？
在繪制設計圖時，我們會經常用到CAD進行繪制混凝土構件。本文是一些方法步驟，希望能幫助到大家!
1.首先，我們打開CAD軟件。

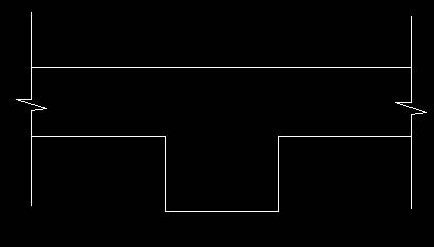

2.我們繪制一個混凝土構件的截面。
3.截面繪制好后，就需要我們給該截面插入圖案填充；我們?cè)谙旅娴拿顧谥休斎搿癏”，回車。

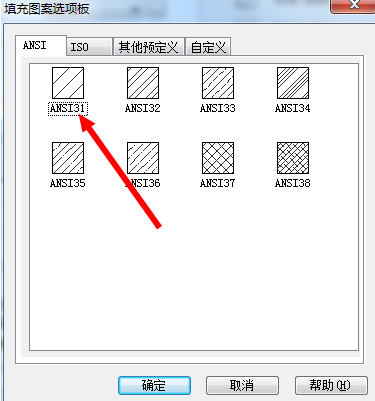

4.彈出“圖案填充和漸變色”對話框，我們先在“圖案填充選項板”中選擇好下圖箭頭所指的圖案。
5.通過“邊界→添加：拾取點”功能選定好需要填充的范圍，點擊確定就會出現下圖這樣的圖形了。

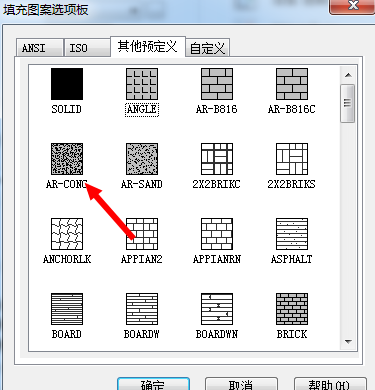

6.再打開“填充圖案選項版”，然后選擇里面的AR—CONC圖形。

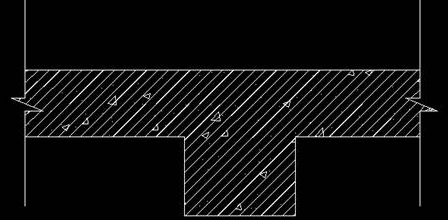

7.根據步驟四的操作我們就能夠得到下圖顯示的圖形了，這樣就已經完成混凝土構件的繪制工作了。
