CAD多線段命令怎么用
在中望CAD中多線段是一個為整體而存在的組合線段，它是可以有很多線段組成的。
本文我將用多線段命令與微波隔離器的繪制為例介紹多線段命令怎么用好它，希望能幫助到大家！
1.首先，我們打開CAD軟件。

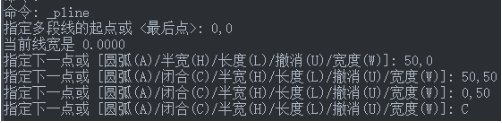

2.我們點擊“繪圖”再點擊“多線段”命令，繪制微波隔離器的外框，下圖是命令操作：

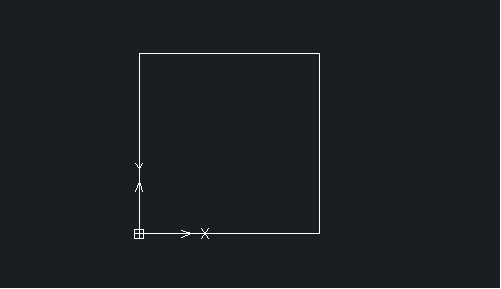

3.這是使用命令繪制好的外框圖：

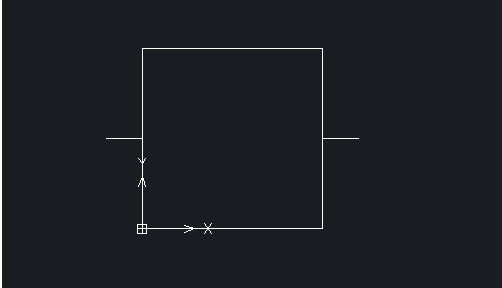

4.我們點擊“繪圖”再點擊“直線”命令，繪制坐標為{（-10，25），（0，25）}和{（50，25），（60，25）}的兩條直線，結果如圖：

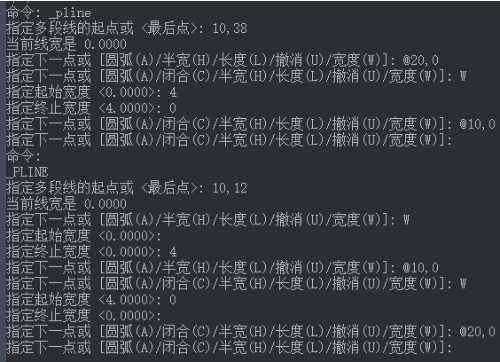

5.點擊“繪圖”再點擊“多線段”命令，在繪圖區域繪制箭頭，下圖是命令操作：

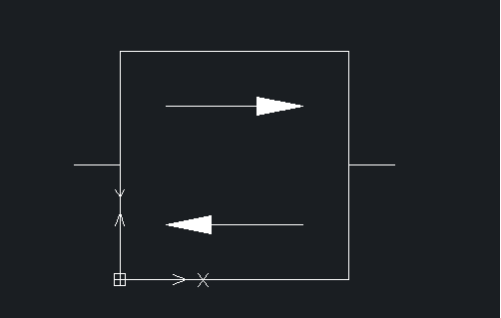

6.是使用命令繪制好的箭頭如圖：

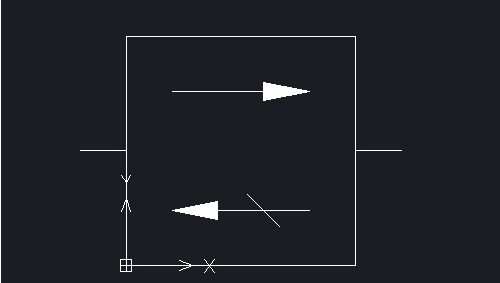

7.我們點擊“繪圖”再點擊“直線”命令，繪制坐標為{（26.5，15.5），（33.5，8.5）}的斜直線，這樣微波隔離器就繪制好了。
