CAD機械制圖的繪制步驟
我們在CAD繪制機械圖的一些步驟技巧是我們必備的，所以對于CAD機械制圖繪制步驟技巧大家知道多少呢？
1， 首先，我們要打開CAD軟件

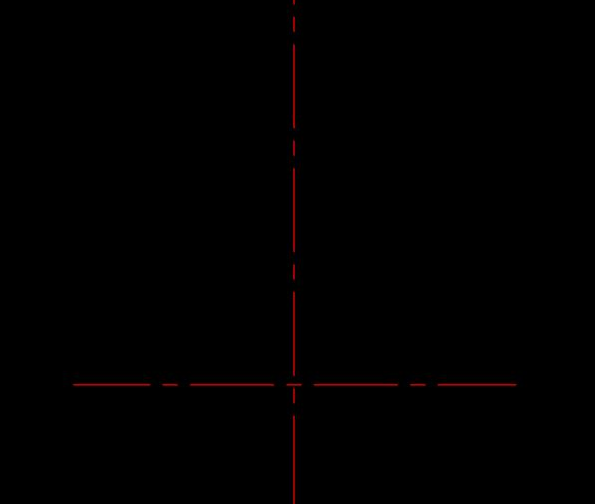

2， 繪制出關鍵的中心點

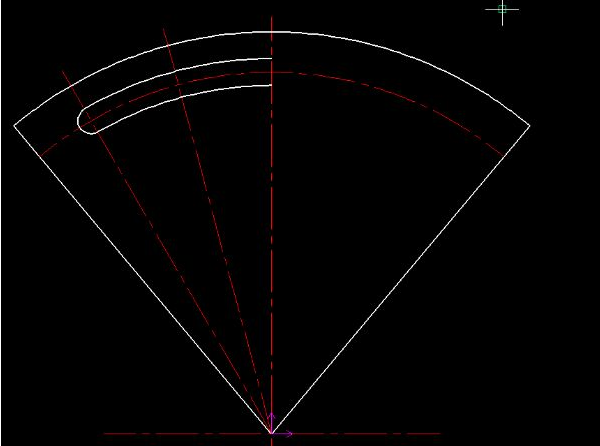

3， 把輪廓跟角平分線繪制出來

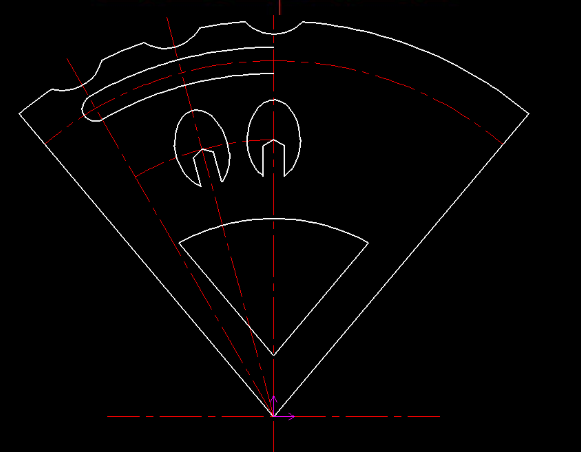

4， 然后以角平分線為準，繪制出幾何圖形，如下圖：

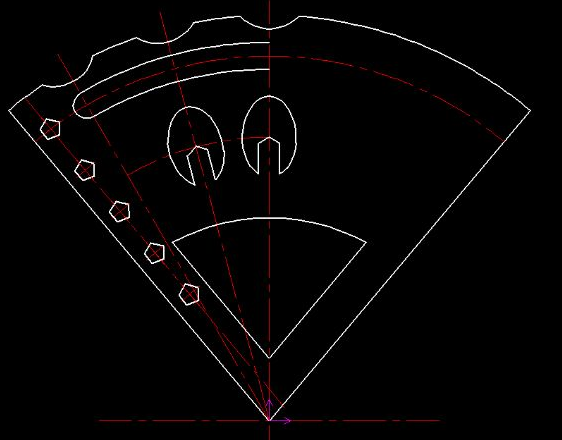

5， 單獨繪制一個五邊。
6， 然后將單獨的五邊形復制黏貼到圖形中。

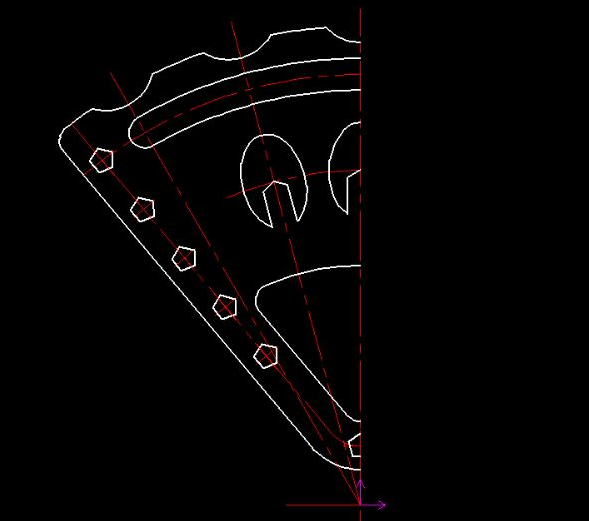

7， 繪制出相關部分的倒角，以中心線為對稱，剪裁掉右邊部分所有線條。

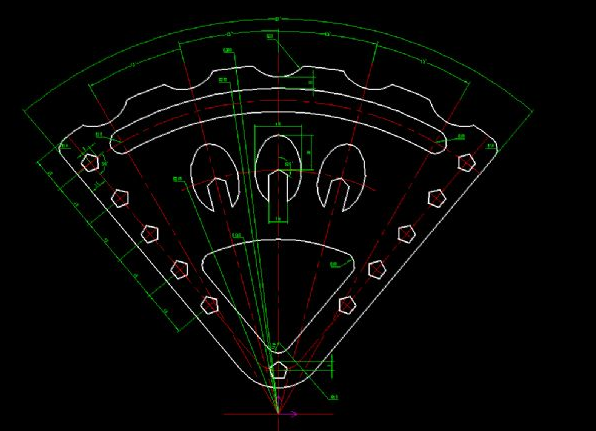

8， 將左半部分以中心線鏡像，形成圖形。然后標注上尺寸，完善細節，就完成了。
