在使用CAD進行設計工作的時候,會遇到需要把某部分區域阻擋的情況,那大家知不知道如何遮住這些區域又不影響我們的效果呢?
接下來,小編就來給大家講解一下如何運用塊的方式遮住區域
1、首先,大家打開中望CAD軟件

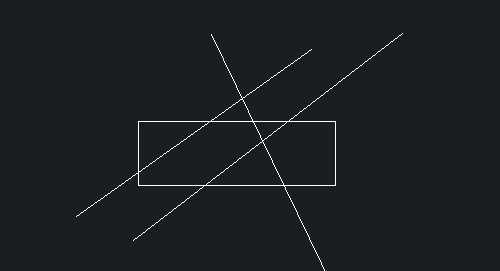

2、如下圖所示,需要用塊遮住這些線的一部分,但這里的矩形塊遮不住線條

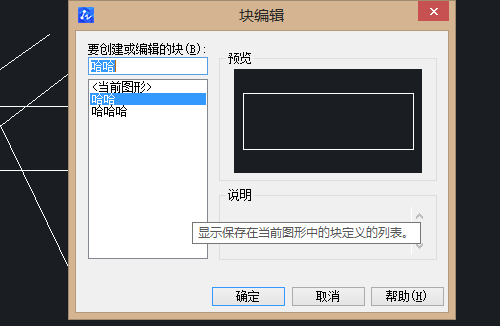

3、使用鼠標對矩形塊進行雙擊操作,進入到“塊編輯”對話框里,我們點擊“確定”按鈕
4、進入至塊編輯器中,我們直接在命令行中輸入WIPEOUT指令,按回車鍵確認

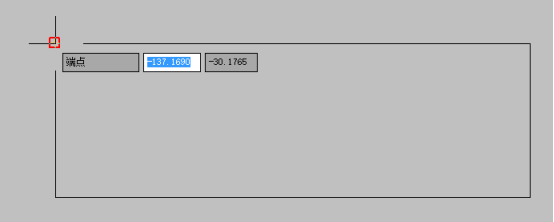

5、根據CAD軟件命令行出現的指示,我們依次連接塊邊緣的每個點,練成一個閉合的圖形,再按下空格鍵

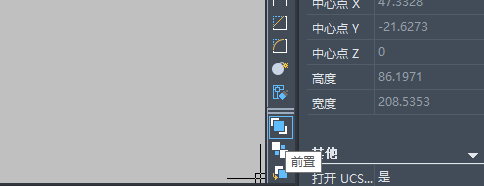

6、選中塊,再點擊右旁的“前置”按鈕

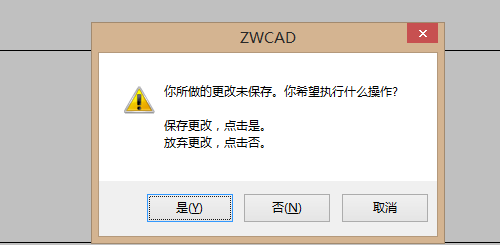

7、關閉編輯器并進行保存

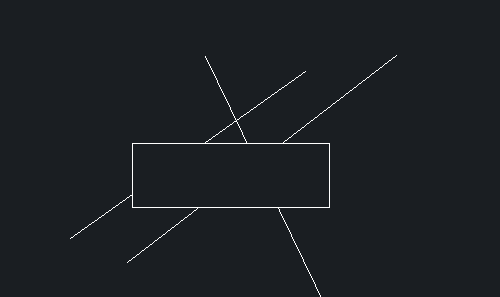

8、最后,對塊進行拖動操作,都能遮住線條了,執行結果如下圖所示
