CAD中如何運用合并命令來作圖
CAD中如何運用合并命令來作圖?下面小編詳細的介紹一下，合并命令的運用。

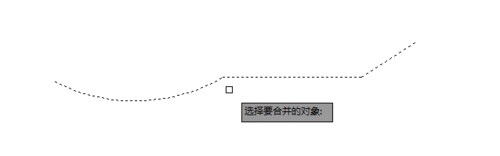

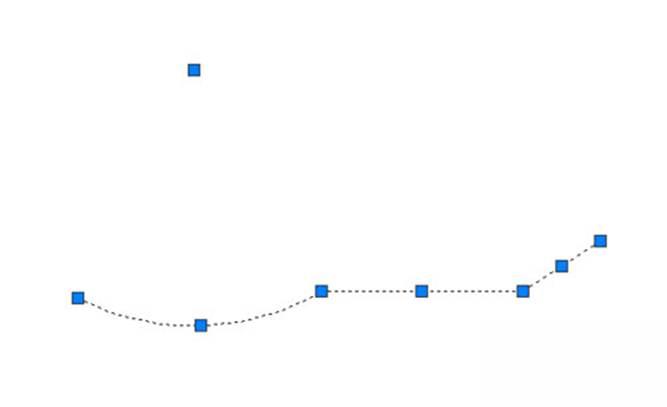

1、首先,畫出需要的圖形（這里以圓弧+直線為例），直接輸入” J”合并命令，接著,選擇需要合并的對象，可全選，按回車確認.會發現原來所畫的幾條線和圓弧，變成了一條多線段。如下圖所示:

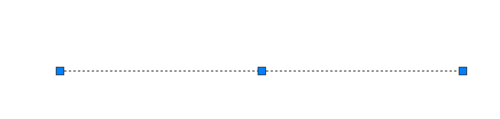

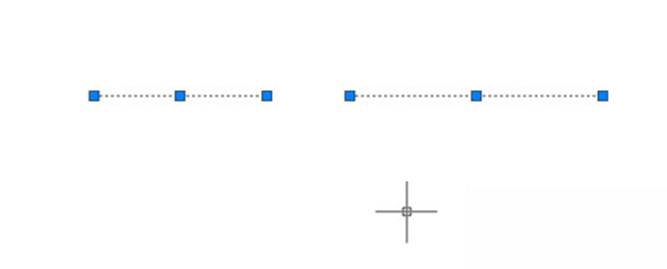

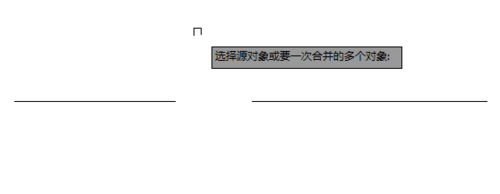

2、然后,畫兩條沒有連接的線，但是必須處于同一水平線上，直接輸入” J”合并命令，選擇兩條直線，按回車確認即可變成一條直線。如下圖所示

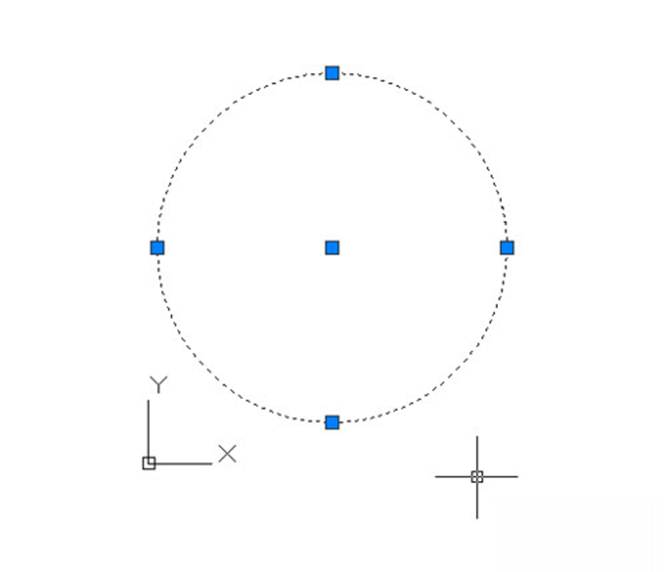

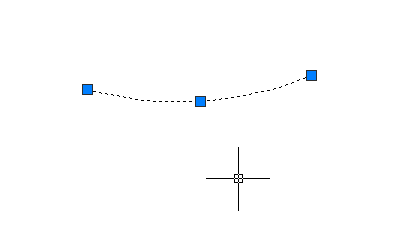

3、圓弧延伸圓，首先畫一段圓弧，然后直接輸入” J”合并命令，選擇圓弧回車，此時命令提示欄提示“以合并到圓或進行閉合（L）”,接著輸入L,回車確認，會發現原來的圓弧已經變成了一個整圓。如下圖所示
