CAD卷簾門的繪制方法
如何用CAD畫卷簾門呢？下面我們來看看詳細步驟。

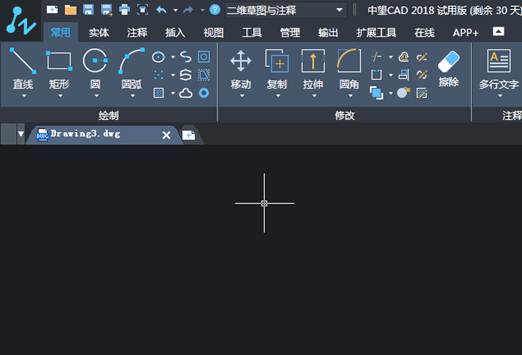

1、我們先把中望CAD這款軟件打開，進入到該軟件的操作界面如圖所示：

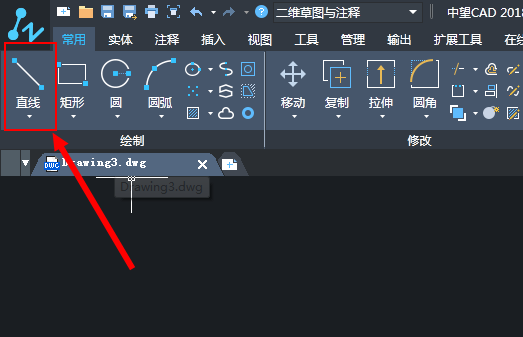

2、在該界面內找到直線命令，如圖所示：

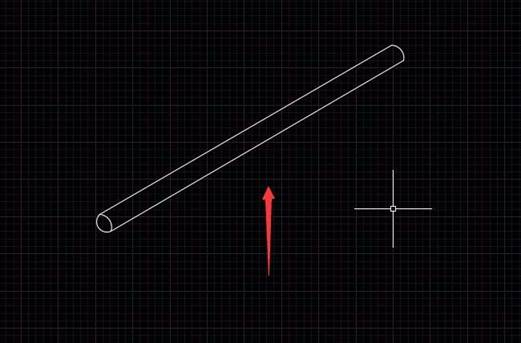

3、選擇直線命令我們繪制出卷簾門的門軸，如圖所示：

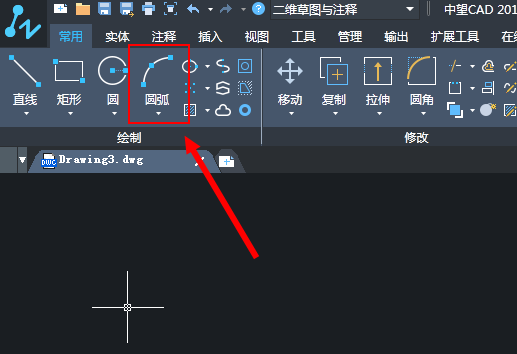

4、繪制好門軸之后我們?cè)谠僬业綀A弧選項，如圖所示：

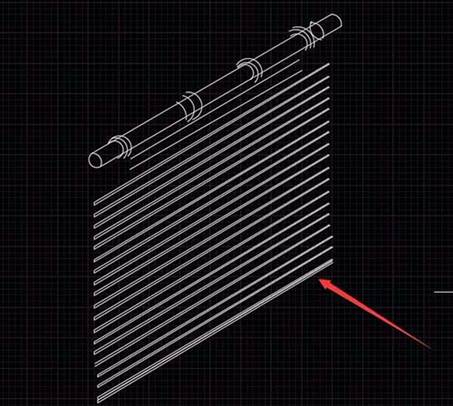

5、在門軸上我們畫出弧線，然后在使用直線命令畫出卷簾，如圖所示：
6、再使用直線命令在畫出門軸和卷簾之間的連接件，如圖所示：
7、繪制好連接件之后再找到修剪命令，如圖所示：

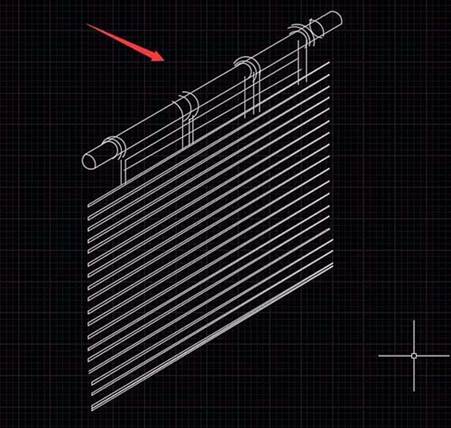

8、使用修剪命令我們將多余的線進行修剪，然后畫出卷簾之間的連接件這樣我們的卷簾門就畫好了，如圖所示：
以上就是CAD繪制卷簾門的教程，很簡單，希望大家喜歡。
