CAD怎么導出清晰的圖片格式

對于CAD相關職業的朋友來說，CAD所形成的的文件是只能在CAD軟件打開才能看到，但是很多時候我們的繪制圖是要發給客戶過目的，為了方便客戶可以快速打開觀看，我們一般都會先轉換其他格式。所以，下面我給大家分享一下用CAD導出JPG或者PNG圖片格式

的方法。

   1、點擊“打印”或者使用快捷鍵“Ctrl+P”調出打印窗口。

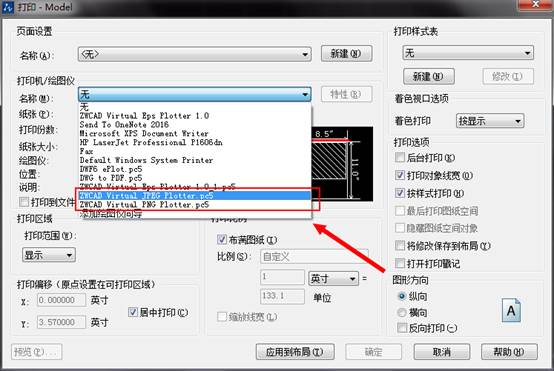

2、選擇JPG/PNG會彈出選擇窗口，一般小圖選擇默認就行，如果圖紙比較大，且比較詳細的話，建議選擇自定義，可以得到更加清晰的圖片。

3、圖紙尺寸可以選擇默認或者選擇更大的像素，看每個人對圖紙清晰度的要求而定，一般默認的就很清楚了。

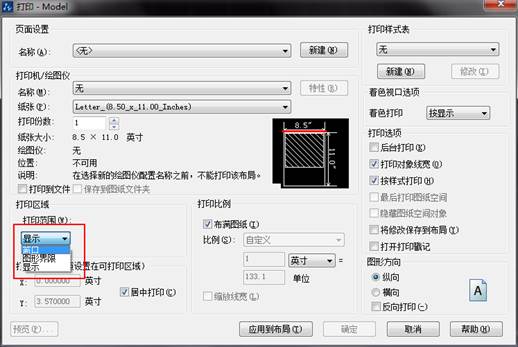

4、然后選擇“窗口”把需要轉換的圖紙框選，四邊盡量留比較小的間隙，這樣得到的圖紙就越大。

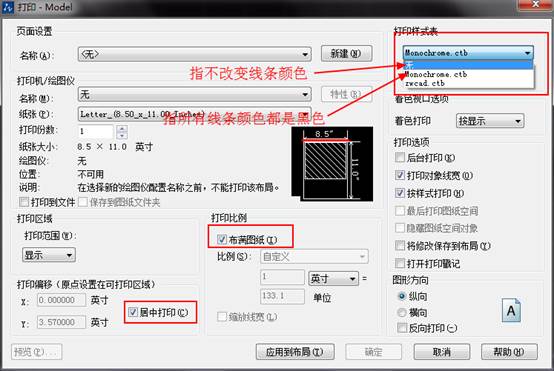

5、如果你想得到全黑色線條的圖形，你就選擇m開關的那個，如果你不想改變?cè)瓐D顏色，你就選擇無，如圖：

6、然后點擊右下角的確定保存圖片即可。
