CAD的延伸命令就是擴展對象以與其他對象的邊相接。
- - 延伸按鈕
概要
要延伸對象，請首先選擇邊界，然后按 Enter 鍵并選擇要延伸的對象。要將所有對象用作邊界，請在首次出現“選擇對象”提示時按 Enter 鍵。
我們來解釋說明一下各個按鈕的操作和使用。
提示列表
將顯示以下提示：
當前設置: 投影 =當前值，邊 =當前值
選擇邊界的邊...
選擇對象或 <全部選擇>:選擇一個或多個對象并按?Enter 鍵，或者按?Enter?鍵選擇所有顯示的對象
選擇要延伸的對象，或按住 Shift 鍵選擇要修剪的對象，或 [欄選(F)/窗交(C)/投影(P)/邊(E)/放棄(U)]:?選擇要延伸的對象，或按住?SHIFT鍵選擇要修剪的對象，或輸入選項
邊界對象選擇
使用選定對象來定義對象延伸到的邊界。
要延伸的對象
指定要延伸的對象。按 Enter 鍵結束命令。
按住 Shift 鍵選擇要修剪的對象
將選定對象修剪到最近的邊界而不是將其延伸。這是在修剪和延伸之間切換的簡便方法。
欄選
選擇與選擇欄相交的所有對象。選擇欄是一系列臨時線段，它們是用兩個或多個欄選點指定的。選擇欄不構成閉合環。
窗交
選擇矩形區域（由兩點確定）內部或與之相交的對象。
注意某些要延伸的對象的窗交選擇不明確。通過沿矩形窗交窗口以順時針方向從第一點到遇到的第一個對象，將 EXTEND 融入選擇。
投影
指定延伸對象時使用的投影方法。
無
指定無投影。只延伸與三維空間中的邊界相交的對象。

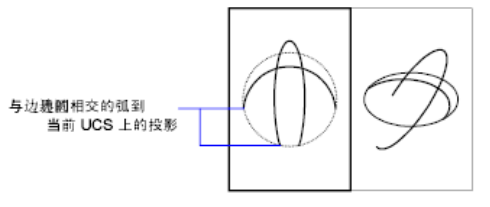

UCS
指定到當前用戶坐標系 (UCS)XY平面的投影。延伸未與三維空間中的邊界對象相交的對象。
視圖
指定沿當前觀察方向的投影。
邊
將對象延伸到另一個對象的隱含邊，或僅延伸到三維空間中與其實際相交的對象。

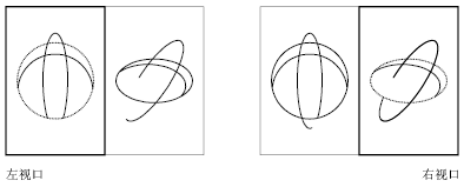

擴展
沿其自然路徑延伸邊界對象以和三維空間中另一對象或其隱含邊相交。

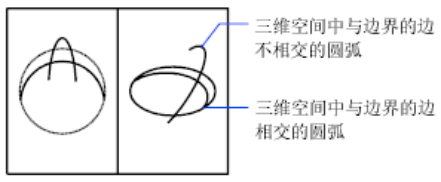

不延伸
指定對象只延伸到在三維空間中與其實際相交的邊界對象。
放棄
放棄最近由 EXTEND 所做的更改。
