我們?cè)?a href="http://www.ncqmjjv.cn/" target="_blank">CAD定數等分是CAD繪制圖形的時候常常使用到的命令， 我們?cè)谑褂玫倪^(guò)程中要將這個功能靈活運用就要通過我們經常使用繪制。

我們?cè)诖俗鰝€(gè)簡單的練習，通過使用定數等分繪制出一個標準的五角星。

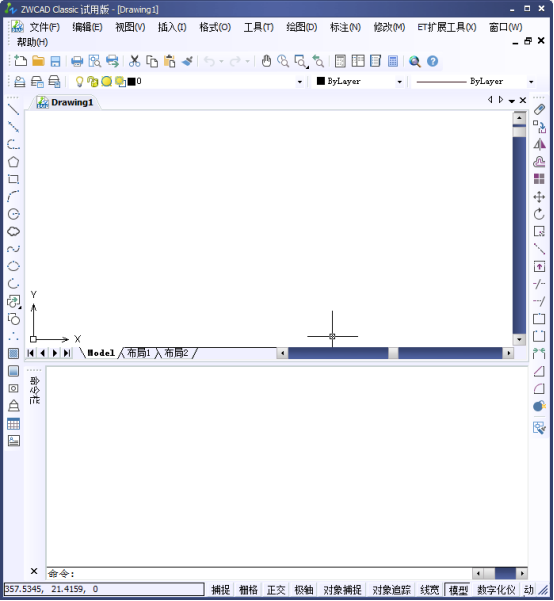

1.打開我們的中望CAD

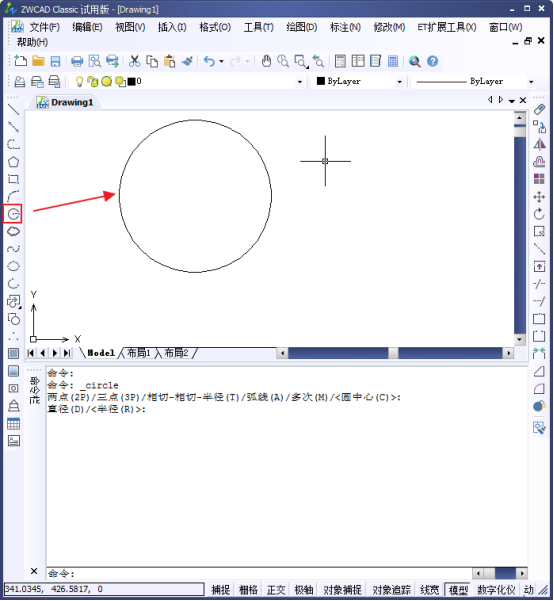

2. 通過我們的圓命令，我們先繪制一個圓。

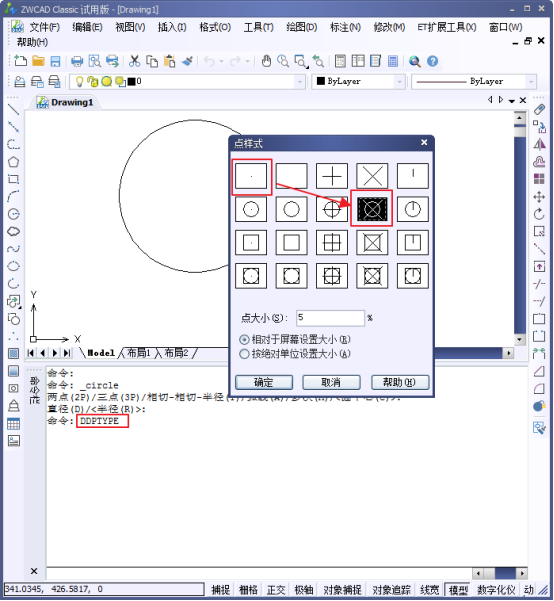

3. 因?yàn)槟J(rèn)的等分點比較小，比較難識別，所以我們調整一下點樣式，使我們更方便的使用。輸入命令符“DDPTYPE”點樣式命令。選擇一個比較直觀容易看清的點樣式。

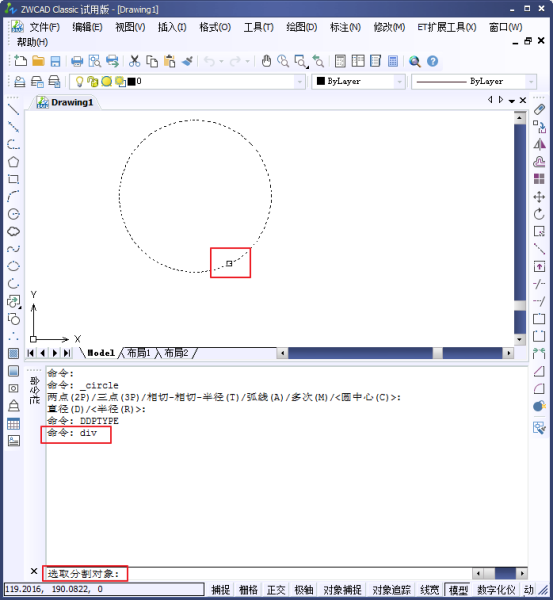

4. 輸入定數等分命令符“div”。

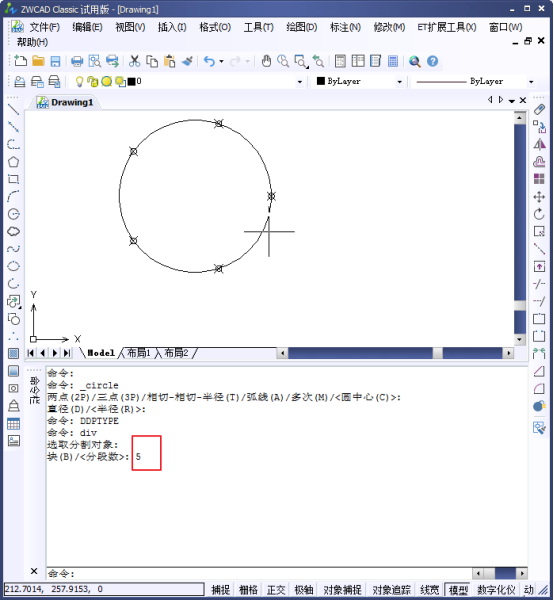

5. 選擇五等分。

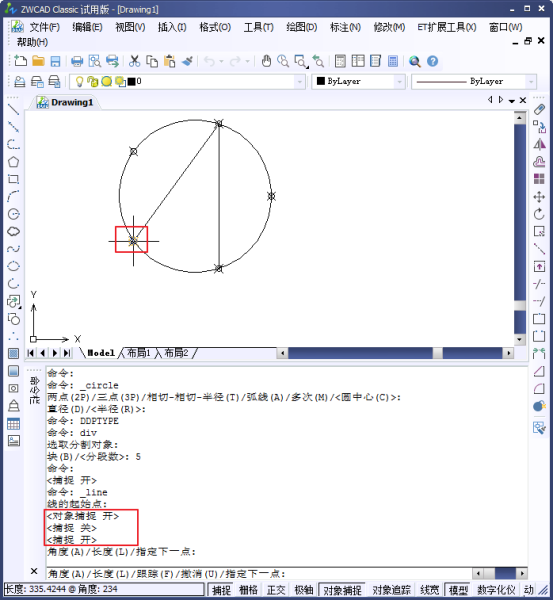

6. 依次將各個等分點連接起來，在這時候我們可以開啟我們的對象捕捉，這樣更方便我們選定端點去繪制連線。




7. 我們繪制好五角星之后，選擇最外的大圓。

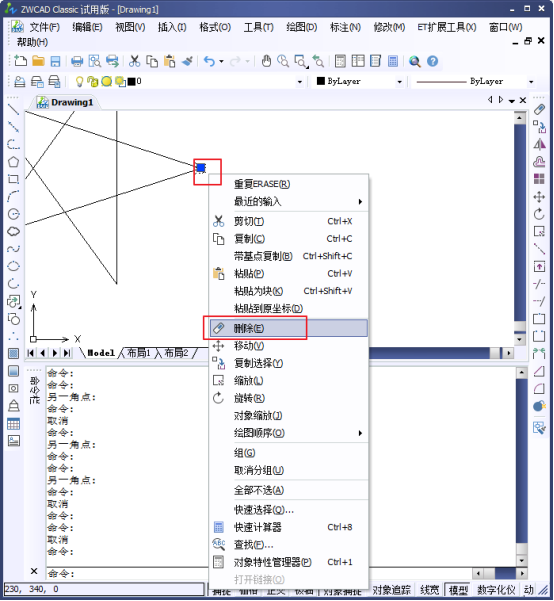

8. 右鍵進行刪除，當然我們也可以直接按“delete”鍵刪除圓，或者啟用刪除命令刪除整一個圓。




9.剩余的點我們也可以通過相同的方式選定再刪除。

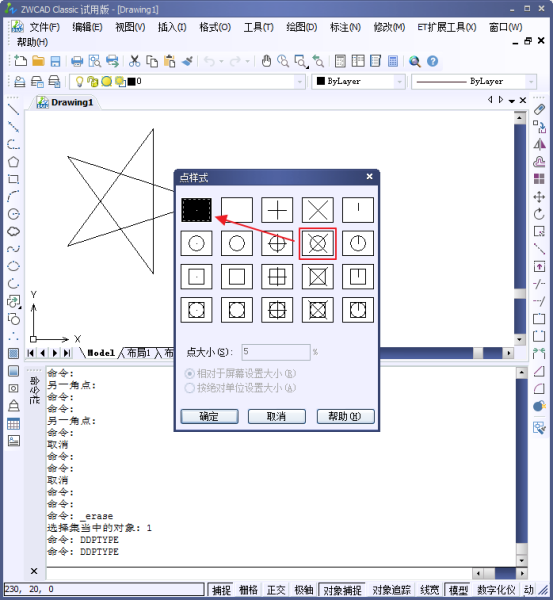

10.當然我們可以再次通過DDPTYPE命令來更改我們的點樣式，這樣比一個個刪除方便的多。

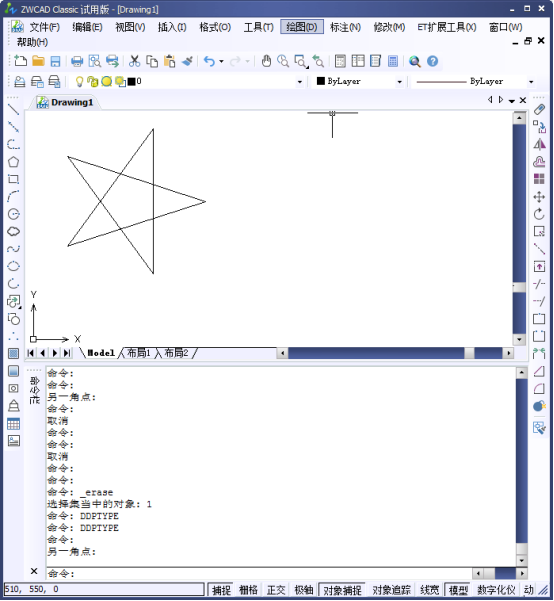

11.最后我們可以得到一個繪制完成的五角星了。
