我們在CAD繪圖中，我們想取他們幾個單獨且相連的直線和圓弧總長度，這個時候需要每個去量測后，再相加。 如果這樣操作，我們的工作量就會很增加，且不準確；在這里，我會告訴大家一個簡單有效的方法：

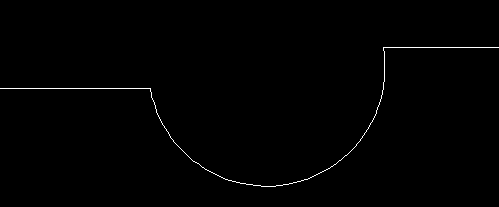

第一步：先畫圖，獨立直線和圓弧相交，如下圖所示：


CAD怎樣將直線和圓弧轉為多段線

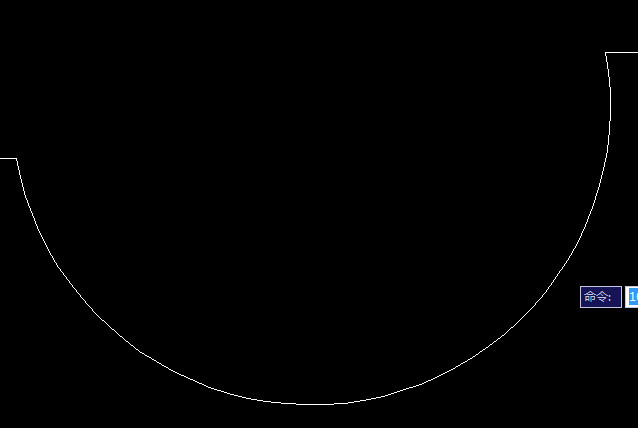

第二步：確認直線和圓弧端點相交，不可有多出來的現象；


CAD怎樣將直線和圓弧轉為多段線


第三步：輸入快捷鍵：PE，按回車鍵；按照提示輸入“M”，敲回車；出現“選擇對象”命令。

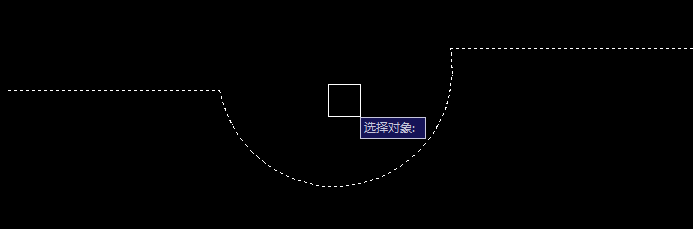

第四步：按照命令，選擇圖示中的兩根直線和一個圓弧，然后敲回車鍵，選擇默認的“Y"，繼續回車



第五步：按照命令欄中，選擇”合并“，輸入”J“，敲回車；





第六步：繼續回車，直到命令完成；兩根直線和一個圓弧就形成一條多段線；



第七步：我們可以執行“取長度”的命令，如圖，長度就是兩個直線和一個圓弧的總長度：78.5065


注意事項

這里的直線和圓弧，必須要首尾相連，交叉的線不可以實行此操作！
