我們今天來說一下如何利用CAD來將我們的三維實體旋轉并且加厚的繪制操作。
下面我們以一個碗來為例子。
1. 我們隨意的繪制一個碗邊緣的形狀，尺寸按我們自己設定，我們盡量讓輪廓相似，下圖是簡單的一個設計，僅供參考。

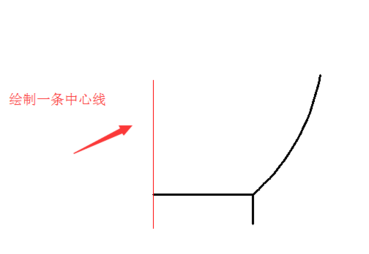

2.我們繪制完之后再繪制一條它的中心線，如下圖所示。
3.將工作空間調整到三維建模，操作如圖。選擇旋轉命令，選擇前面繪制的輪廓線為要旋轉的曲線。選擇中心直線為旋轉軸，生成如圖所示的效果。
4.選擇視覺樣式為帶邊框著色，則生成實體顏色顯示。選擇實體編輯中的加厚命令，選取碗側面和底面，進行加厚，完成后繼續選擇加厚命令，選取碗座面向內側加厚。效果如圖所示。

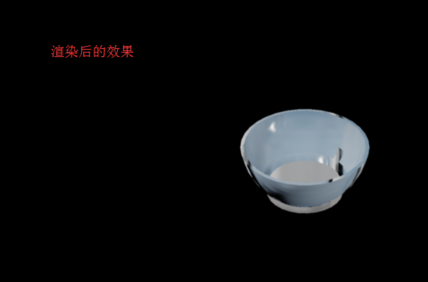

5.選擇渲染，打開材質瀏覽器，選擇材料為陶瓷，對碗進行渲染，結果如圖。
推薦閱讀：如何將CAD的圖塊另存為新的塊
