CAD如何使用繪圖修改延伸命令
在CAD的日常使用中，可能會用到繪圖工具中的修改延伸命令的時候，那么CAD如何使用繪圖修改延伸命令呢？下面教大家一種方法。

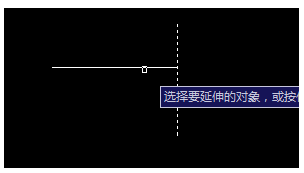

步驟一：延伸將一條線延伸到指定的邊界線處
步驟二：可以點擊延伸命令，也可以點擊修改下拉有個延伸命令，或者也可以輸入EX回車執行延伸命令。

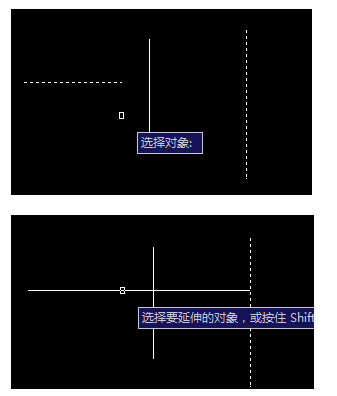

步驟三：點擊延伸命令后，點擊要被延伸的線條和邊界線

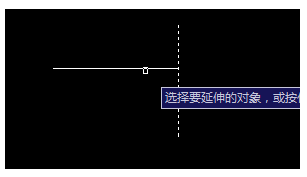

步驟四：然后回車，點擊要被延伸的線條就可以延伸到指定的邊界線了
步驟五：如果中間隔著一根線，不管，只要是要延伸到邊界線，那么點擊線條就可以了
步驟六：以下是動態圖
