在實際的裝配圖中,序號標注的作用非常重要,體現了零件的數據顯示與裝配要求,還跟明細表有對應關系。設計師在繪圖過程中最常用到的序號標注就是“引線”,如果使用常規的CAD平臺軟件,一般會使用引線或多重引線來完成,需花費較多的時間。而使用中望CAD機械版2019,設計師只需一步操作即可完成序號標注,工作效率更高。

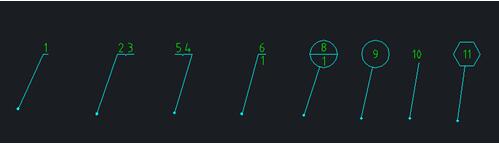

圖/序號標注
中望CAD機械版2019提供的序號標注功能,涵蓋了機械類設計所有的序號表現類型,同時還支持機械行業中任意復雜和任意形狀的序號外觀,即自定義型。設計師在序號類型和內容上可以直接選用,無需手動繪制創建。而在標注后的修改工作中,設計師有時會增加或刪除某些序號,同時需要在明細表中及時更新體現出來。如果是使用CAD平臺軟件創建的圓圈序號或上下標標注等,修改起來非常耗費時間,而使用中望CAD機械版的序號標注就變得簡單高效。

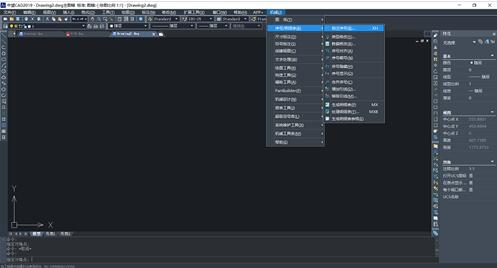

圖/中望CAD機械版序號標注功能
在中望CAD機械版中,設計師可以通過依次點擊【機械】—【序號/明細表(B)】—【標注序號】,或者直接使用快捷命令“XH”快速啟動該功能命令。需要注意一點,使用該命令之前必須保證圖紙的圖幅符合機械設計的規范和要求,否則軟件的右下角會自動提示“圖紙沒有初始化,請先初始化圖紙!”也就是說,設計師要規范設計流程,先畫圖框再進行其他繪圖。

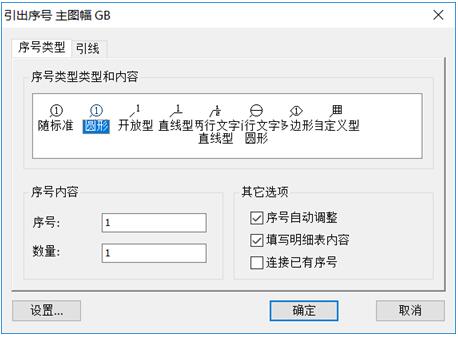

圖/設置序號標注相關選項
設計師在軟件彈出的【引出序號 主圖幅GB】的對話框中進行相關設置,包括序號類型、序號內容、其他選項及引線等選項。其中的序號類型和內容,設計師可以非常直觀的選擇所需要標注的樣式,無需手動繪制,節省了繪圖時間。值得一提的是,當出現重復序號標注時,軟件會自動調整后面的序號。此外,設計師完成序號標注后可在【序號輸入窗口】對話框中直接輸入序號內容,也可利用“提取標準件”等填好零件序號內容,從而提高序號內容的編輯與修改效率。除此之外,設計師還可以對引出序號的文字、箭頭、顏色等進行設置。

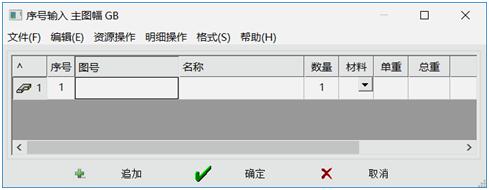

圖/輸入序號內容

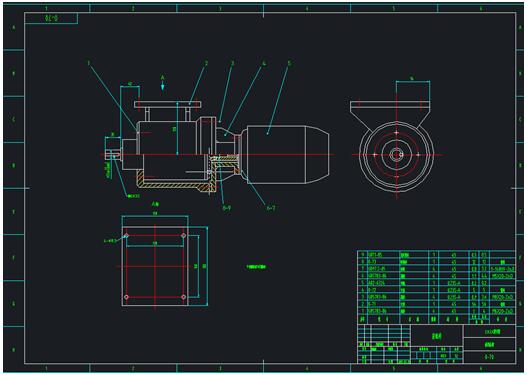

圖/完整的機械組裝圖
小結:中望CAD機械版2019具備了序號標注等系列智能化功能,真正幫助設計師節省繪圖時間,提高工作效率。同時,使用序號標注功能也有助于保持圖紙的整潔性和規范性,便于其他合作伙伴查看、修改和審核圖紙內容。
